Wenn sich ein
fester Körper erwärmt, dann dehnt er sich aus.
Deswegen muss diese Eigenschaft bei der Planung bzw. Installation von
Rohrleitungen in der Haustechnik (Trinkwasser, Heizung, Solar, Kühlsysteme)
berücksichtigt werden. Das Setzen der richtigen
Rohrbefestigungen (Halter, Gleitpunkte, Festpunkte bzw. Fixpunkte)
an den richtigen Stellen muss den Gegebenheiten angepasst werden. |
Wenn sich Rohrleitungen
unkontrolliert ausdehnen, kann es zu erheblichen Schäden an den Rohrleitungen,
Verbindungstellen und Armaturen kommen. In kleineren Rohrsystemen mit
geraden Leitungen unter 10 m reichen meistens Leitungswinkel
und bewegliche Rohrbefestigungen (Gleitschellen) aus,
damit sich die Rohre in alle Richtungen frei bewegen können. Bei
längeren geraden Strecken und bei höheren Systemtemperaturen
sind besondere Maßnahmen erforderlich. In Kühlsysten muss evtl.
die Schrumpfung der Rohrlängen berücksichtigt
werden. |
Um die Ausdehnunglänge
(Längenänderung) aufzunehmen, gibt es verschiedene
Dehnungsausgleicher. |
|
| . |
Der thermische Längenausdehnungskoeffizient
a gibt die Längenänderung Deltal
eines 1 m langen Körpers bei einer Temperaturänderung
von einem Kelvin (1 K) an. Da die Längenausdehnungskoeffizieten experimentell
bestimmt werden, können die Werte in verschiedenen Tabellen unterschiedlich
sein. |
| Thermischer Längenausdehnungskoeffizient
a |
| Material |
mm
/ m * K |
| Aluminium |
0,0238 |
| Edelstahl |
0,017 |
| Gusseisen |
0,0104 |
| Glas |
0,010 |
| Kunststoff - PB |
0,150 |
| Kunststoff – PE |
0,200 |
| Kunststoff - PE-X |
0,180 |
| Kunststoff
PP (auch HT-Rohr) |
0,180 |
| Kupfer |
0,0170 |
| Messing |
0,0184 |
| Metall-Kunststoff-Verbundrohr |
0,026 |
| Stahl |
0,012 |
| Stahlbeton |
0,012 |
| Titanzink |
0,022 |
| Zink |
0,029 |
| Zink (Titanzink) |
0,022 |
| Zinn |
0,0205 |
|
 |
Quelle:
Sikla |
| |
 |
|
|
|
|
Leitungswinkel
(L- oder Z-Bogen) |
Die Schenkel sind
mit einer Vorspannung von 50 % der
Längenänderungslänge einzubauen. Damit die
Ausdehnung der Rohrleitung in die gewünschte Richtung
geht, müssen die Längenänderungslänge
und die Länge der Schenkel genau berechnet werden. |
Danach sind die Stellen
der Festpunkte und die Arten und Abstände
der Gleitschellen festzulegen. |

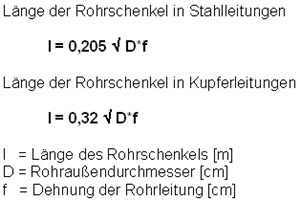

Beispiel
für die Schenkellängenberechnung |
|
Auch bei Kühlleitungen
aus Kunststoffrohren kann ein Dehnungsbogen notwendig werden,
da Kunststoff, und hier besonders PE-Rohr,
einen hohen Ausdehnungs-koeffizient hat. |
| . |
U-Bogen |
Der U-Bogen kann mit
einem Gleitpunkt oder einem Festpunkt (größere
Rohrlängen) im Bogen geplant werden. Auch hier ist die
Vorspannung von 50 % der Längenänderungslänge
vorzusehen. |
| |
Beispiele
für die Schenkellängenberechnung |
|
| |
|
|
|
| Lyrabogen (Omega-Bogen) |
Dieser Ausdehnungsbogen
wird häufig als Faltenbogen
(Stahlrohr) ausgeführt, weil durch diese Arbeitstechnik
die Rohrwandung nicht geschwächt wird. Er besteht aus
zwei 120°- und einem 240°-Bogen. |
Zuerst werden
alle Biegelängen ausgerechnet, danach
die Bogen und Falten angezeichnet.
Die Länge das gesamten Rohres ergeben sich aus den ausgerechneten
Biegelängen und den geraden Rohrstücken. Danach
beginnt man mit dem linken Anschlussbogen, danann wird der
zweite Anschlussbogen gebogen und zum Schluss der 240°-Bogen
hergestellt. Berechnungsgrundlage ist der
Faltenbogen. |
|
|
Platzierung der Fest- und Gleitpunkte
|
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
