In der Neufassung der DIN EN 12828 - 2013-04 wurden gegenüber der Vorgängerfassung folgende Änderungen vorgenommen:
a) die Einschränkung in Bezug auf die zusätzlichen sicherheitstechnischen Anforderungen an Systeme mit mehr als 1 MW wurde aufgehoben;
b) ein informativer Anhang zu Sicherheitsventilen wurde aufgenommen;
c) Definitionen wurden korrigiert und ergänzt;
d) die Hinweise für die Auslegung von Membran Druckausdehnungsgefäßen (geschlossene Systeme) in Anhang D wurden überarbeitet, und zur Beschreibung der unterschiedlichen Druckpegel wurde ein Bild aufgenommen;
e) Abschnitt 4.3.2.1 wurde um eine Festlegung des verwendeten Wassers ergänzt;
f) die Anforderungen an die sicherheitstechnischen Einrichtungen (Abschnitt 4.6) wurden überarbeitet und deutlicher beschrieben;
g) Abschnitt 4.7.4 zur Druckhaltekontrolleinrichtung wurde überarbeitet.

ich arbeite dran

TR – Temperaturregler

Doppelthermostat

Einbauort:

an der wärmsten Stelle des Wärmeerzeugers (WE)

(lt. Installationsanweisung des Herstellers)

Aufgaben:

a. bei eingestellter Temperatur Beheizung ab- und nach Abkühlung um ca. 5 K wieder einschalten

b. Begrenzen der max. Anlagentemperatur

c. Bei Betrieb einer zentralen Regelung muss die  Einstellung auf „max“ oder bei höchster Anlagentemperatur sein

Vorschriften:

Bei Inbetriebnahme und dann jährlich auf Funktion prüfen.

STB – Sicherheits-temperaturbegrenzer

Einbauort:

wie TR

Aufgaben:

Bei Überschreiten der max. Anlagentemperatur die Beheizung abschalten und verriegeln.

Einstellung 5 K unter der max. Systemtemperatur (z.B. 100° C)

Vorschriften:

Einstellanweisung

Der Entriegelungsknopf darf nur mit Werkzeug zugänglich sein und nur durch einen Fachmann entriegelt werden.

Der Grund des Abschaltens muss gefunden werden(defekter oder zu hoch eingestellter TR, Wärmestau durch zu schnelles Abschalten der Wärmeabnahme)

Bei Inbetriebnahme und dann jährlich auf Funktion prüfen.

Thermometer (Mano/Thermometer)

Einbauort:

wie TR und STB

Aufgaben:

Funktionsprüfung des TR´s und STB´s

Vorschriften:

Einjustieren durch Sekundenthermometer

Max. Systemtemperatur mit wasserfesten Stift markieren.

Manometer

Prüfhähne

Dieser 3-Wege-Hahn macht das Messgerät drucklos, ohne die Anlage zu entleeren, um so die Nullstellung zu überprüfen.

Einbauort:

Am WE oder im Vor- und Rücklauf (unabsperrbar vom Kessel)..

Das Manometer muss beim Nachfüllen ablesbar sein.

Aufgaben:

a. Den Betriebsdruck anzeigen

b. Der Betriebdruck darf nicht unter den richtig einge-

    stellten roten Zeiger sinken (s.u.) .

c. Die Funktion des MAG´s beim Aufheizen überprüfen

    (der Anlagendruck darf max. 0,5 bar ansteigen)

Vorschriften:

Einstellen des roten Zeigers (Mindestdruck [ca. 0,3 bis 0,5 bar über den hydrostatischen Druck] im kalten Zustand; bei Anlagen > 100° C plus Dampfdruck).

Ansprechdruck des Sicherheitsventils mit wasserfesten Stift markieren.

SV – federbelastetes Membransicherheitsventil

Quelle: Pneumatex

Kesselsicherheitsgruppe

Quelle: Pneumatex

Einbauort:

An der höchsten Stelle des WE´s oder unabsperrbar unmittelbar danach im Vorlauf.

Aufgaben:

Öffnet bei max. zulässigem Anlagendruck und lässt Wasser oder Dampf ab, dabei darf der Druck in der Anlage nicht über 0,5 bar ansteigen und muss bei Absenkung um 0,5 bar unter den Ansprechdruck wieder schließen.

Vorschriften:

Wartungs- und Montage-anleitung

Funktionsweise von Überström- und Sicherheitsventilen

Sicherheitsventile

Bei Inbetriebnahme und dann jährlich auf Funktion prüfen.

Der Einbau eines Kesselsicherheitsgruppe ist sinnvoll. Dadurch ist der Wasseranschluss des SV´s luftfrei.

So kann es ausgehen, wenn ein MAG und ein Sicherheitsventil fehlt

Sicherheitsventile für industrielle Anwendungen

Ausblaseleitung

Trichter für Heizungsventile

Quelle: Flamco Wemefa GmbH

TW-Sicherheitsventil mit Trichter

Quelle: SYR - Hans Sasserath & Co. KG

Aufgaben und Vorschriften:

Abblaseleitung

Die Abblaseleitung muss eine Nennweite größer als der Wasseranschluss ausgeführt werden. Wasser oder Dampf müssen für Menschen gefahrlos, sichtbar und offen in einen Abfluss (Trichter mit Syphon oder Waschbecken) geleitet werden. Die Leitung muss schallgedämpft befestigt sein. Es darf keine Winkelverschraubung eingebaut werden. Bei dem Einbau eines Trichters direkt am Ventil spricht man von einer Tropfleitung, die dann mit Gefälle zu Abfluss geführt wird.
Außerdem darf keine Luft in der Zuleitung zu dem Sicherheitsventil stehen, deshalb werden sie zunehmend auf einer Kesselsicherungsgruppe mit Entlüfung montiert.

Abblaseleitungen (auch Ausblase- oder Ablaufleitung) von Sicherheitsventilen müssen nach den örtlichen Betriebsverhältnisse so bemessen und verlegt sein, dass die statischen, dynamischen (Reaktionskräfte) und thermischen Beanspruchungen sicher aufgenommen werden können. Die Leitungen müssen gefahrlos und offen in einem Trichter ausmünden. Ventile in kleinen Heizungsanlagen kann der Trichter auch direkt am Ventil angebracht sein, damit eine Undichtigkeit sofort erkannt wird und die folgende Leitung .... mehr >

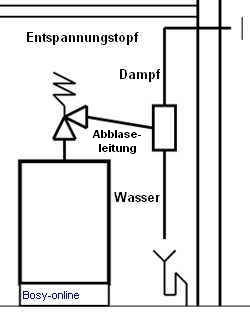

Entspannungstopf

Entspannungstopf

Quelle: Reflex Winkelmann GmbH

Aufgabe:

Beschreibung

WMS - mechanische Wassermangelsicherung

Aufgabe:

Betriebsanleitung mechanisch

Betriebsanleitung elektronisch

Quelle: Afriso

Die Wassermangelsicherung arbeitet auf Schwimmerbasis für geschlossene Heizungsanlagen zur Absicherung der Kesselfeuerung. Sinkt der Wasserstand im Heizkessel unter einen Minimalwert ab, wird über einen Schwimmer ein Schalter betätigt.

WMS und Wasserstandsbegrenzer sind gemäß EN 12828 ab 300 kW verbindlich vorgeschrieben. Es empfiehlt sich jedoch ein genereller Einbau für alle Anlagen, vor allem bei Dachheizzentralen.

mehr >

WMS - elektronische Wassermangelsicherung

Aufgabe:

Betriebsanleitung

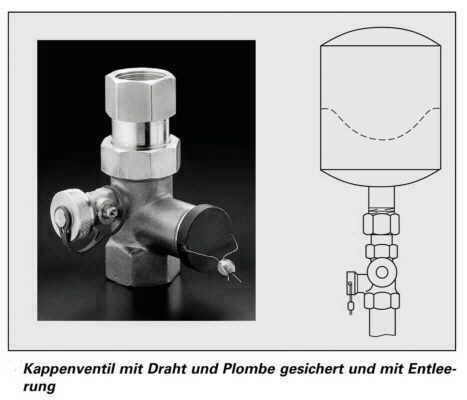

KV – Kappenventil

Schnellkupplung

Einbauort:

In der Ausdehnungsleitung möglichst am MAG

Aufgaben:

a. Schützt die Membrane des MAG´s bei der Dichtheitsprüfung            (1,3facher Druck des SV; mind. 1 bar   Überdruck) - alt

b. Ermöglicht die jährliche Vordruckprüfung und das Auswechseln    eines defekten Gefäßes ohne Entleerung der Anlage – Voraussetzung ist, dass am KV eine Entwässerungseinrichtung vorhanden ist.

Vorschriften:

Das KV muss mit einer Plombe gegen unbefugtes betätigen geschützt sein.

Die Nennweite der Ausdehnungsleitung muss  der Anschlussgröße des MAG´s entsprechen.

Die Leitung muss frostfrei verlegt sein (evtl. elektrische Rohrbegleitheizung).

Beim Anschluss von unten darf in den Wasserraum des MAG´s darf keine Luft eindringen, damit der Ausdehnungsraum gewährleistet ist. Außerdem muss dann eine Wärmedämmschleife eingebaut sein, damit sich keine hohe Temperatur in das Gefäß aufschaukelt.

MAG – Membrandruck-ausdehnungsgefäß

Einbauort:

Am WE oder unabsperrbar im Vor- oder Rücklauf.

Der Anschluss von oben ist sinnvoll, damit die Membrane nicht mit höherer Temperatur belastet wird und keine Luft in das Gefäß gelangt. Beim unteren Anschluss sollte eine Wärmedämmschleife eingebaut werden.

Aufgaben:

Montage-, Betriebs- und Wartungs- anleitung

Das Aufnehmen und wieder Abgeben des Ausdehnungswassers beim Aufheizen und Abkühlen des Heizungswassers.

Die richtige Größe des Gefäßes ist gewährleistet, wenn der Anlagendruck beim Aufheizen bis zur höchsten der Berechnung zugrundegelegten Temperatur nicht über 0,5 bar ansteigt.

Vorschriften:

Der Vordruck muss der Anlagenhöhe (hydrostatischer Druck) angepasst werden.

Bei Temperaturen >100° C ist der Vordruck um den nebenstehenden Dampfdruck zu erhöhen.

Der Anlagendruck im kalten Zustand soll ca. 10% (ca.0,3– 0,5 bar) höher sein. Diese sog. Wasservorlage soll Wasserverluste durch kleine Undichtigkeiten (z.B. an Stopfbuchsen und autom. Entlüftern) ausgleichen.

Der Vordruck soll vor der Montage eingestellt werden. Danach ist der Vordruck jährlich zu überprüfen. Dabei muss das Gefäß von der Anlage hydraulisch getrennt sein.

Wenn ein dichtschließender  4-Wege-Mischer eingebaut ist, dann kann eine Druckausgleichsleitung zwischen Kessel- und Heizkreisrücklauf notwendig sein. Durch die hydraulische Trennung der beiden Kreise kann es bei abgesenkten oder abgeschalteten Betrieb zu Wassermangel im Heizkreis kommen.

Anstatt einer Druckausgleichsleitung kann auch ein zusätzliches MAG in den Heizkreis gesetzt werden.

Membrandruckausdehnungsgefäß

Ausdehnungsleitung

Nachfüllkombination

Aufgabe:

Beschreibung

automatische Be- und Entlüftung

Einbauort:

An der höchsten Stelle des WE´s.

Aufgaben:

Verhindert Luftansammlungen (Ausscheidung durch die Wassererwärmung) im Kessel.

Außerdem wird durch das Belüften ein Unterdruck im Kessel verhindert.

Vorschriften:

Einbauanleitung

Die Schwimmentlüfter funktionieren nur einwandfrei, wenn sie beim Transport und Einbau nicht beschädigt wurden. Es sind empfindliche Bauteile.

Sie müssen jährlich gewartet werden.

Luft in der Anlage

Feuerungsregler

Einbauort:

Aufgabe:

Betriebsanleitung

An der wärmsten Stelle des Festbrennstoffkessels

Ist die Alternative zum Temperaturregler. Arbeitet ohne Hilfsenergie. Einbau in Kessel (Kohle, Holz, Pellets) ohne Gebläse. Die Kette muß eingestellt werden.

Feuerungsregler

TAS - thermische Ablaufsicherung

Einbauort:

Aufgabe:

Wartung und Montage

Vorschriften:

externer Wärmetauscher

An einen Durchlauferhitzer oder einen mit Schwerkraft betriebenen Speicher

Bei nicht schnellregelbarer Befeuerung wird durch das Durchströmen von kalten Wasser Wärme abtransportiert. Dadurch wird eine Überhitzung des Kessels bei Stromausfall (Umwälzpumpe) verhindert. Der Kessel wird indirekt auf 90° C abgekühlt.
Das Ventil gehört in die Anschlußseite des Wärmetauschers mit einen möglichst kurzen Anschluß an die Trinkwasserleitung. Außerden muß eine Rückflußverhinderer eingebaut werden.

Eine TAS darf bei Eigenwasserversorgung und in Anlagen unter 2 bar Wasserdruck nicht eingebaut werden. Hier muß die Absicherung mittels offener Anlage erfolgen.

Der Wasserdruck muss mindestens 2 bar betragen und die Kaltwasserzuleitung sollte kurzgehalten und mit einem Rückflussverhinderer ausgestattet sein, damit kein Stagnationswasser in das Trinkwassernetz zurückdrücken kann. Die Ablaufleitung muß so bemessen sein, dass die zu erwartende Ablassmenge von ca. 6,0 m³/h bei 4,0 bar Wasserdruck gewährleistet ist.

Einbau einer TAS in die TW-Installation+ SG130-Sicherheitsgruppe

Zwei andere Möglichkeiten sind

• ein thermisches Füll- und Entladungsventil, welches ich aber nicht einsetzen würde
• ein externer Wärmetauscher auf Schwerkraftbasis und TAS, den ich auch kritisch sehe.

Hier ein wenig ausführlicher

Der wasserseitige Anschluss muss durch einen entsprechend qualifizierten Fachhandwerker erfolgen. Für die TAS ist eine ausreichende und fachgerechte Frischwasser-versorgung bauseits sicherzustellen. Hauswasserwerke sind nicht zulässig, da auch bei Stromausfall die Frischwasserversorgung der TAS mit ausreichend Druck zur Verfügung stehen muss.
Der Ausgang der TAS ist bauseits an einen frostsicheren und fachgerechten „freien Auslauf“ anzuschließen.
Achtung! Die Funktion der TAS muss bei Installation sowie turnusmäßig wiederkehrend mind. 1x jährlich auf seine Funktion geprüft werden. (Text aus einer Einbauanleitung von Kaminöfen)

Nebenluftvorrichtung (Zugbegrenzer)

Aufgabe:

Betriebsanleitung

Abgas-/Rauchgasthermostat

Rauchgasthermostat zum Einbau in das Rauchrohr

Thermostat mit Anlegefühler an das Rauchrohr

Quelle: PROSAT - Heiztechnik

Holzvergaser mit Lambdasonde

Die Verbrennung von Holz und Holzpellets ist auf Grund der schwankenden Eigenschaften der Brennstoffe schwierig und nicht gleichbleibend. Diese schwankenden Verbrennungsabläufe müssen durch eine technische Einrichtung, der Lambdasonde, unterstützt werden. Diese mischt über die Messung des Restsauerstoffs im Abgas die optimale Primär- und Sekundärluftmenge zur Verbrennung bei.
