Ein Solar-Luftkollektor ist eine gute Alternative zu einem
Luft-Erdkollektor oder
Luftbrunnen, um die Außenluft
für eine zentrale Kontrollierte Wohnungslüftung
oder einer größeren lüftungstechnischen Anlage vorzuwärmen. Die Solar-Luftkollektoren sind durch ein
vernachlässigtes oder fehlendes Marketing in der Öffentlichkeit nahezu unbekannt.

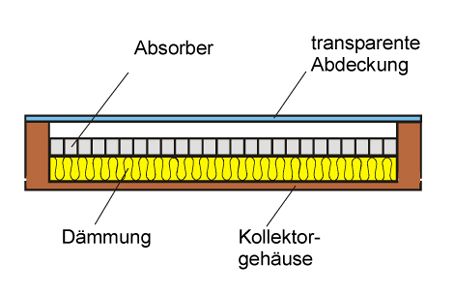

Solar-Luftkollektoren haben den selben Aufbau wie der von
Flachkollektoren einer thermischen Solaranlage. Sie bestehen
aus einem Kollektorgehäuse, einer transparenten Abdeckung,
einem Absorber und einer rückseitigen Wärmedämmung.
Bei der Auswahl der Materialien der Komponenten und die Witterungsbeständigkeit
sind dieselben Grundregeln wie bei einem Flachkollektor zu
beachten.
Solar-Luftkollektoren können zur Beheizung,
Nachtkühlung
und/oder Belüftung von Gebäuden eingesetzt werden. Die vom Prinzip her
einfachen Solar-Lüftungssysteme arbeiten nach dem "Wärmefallen-Prinzip"
oder auch "Wintergarten-Prinzip".
Komplette Gebäude oder Teilfassaden können mit einem
Glasvorbau und integrierten Luftkollektoren versehen werden.
Die Luftführung in den Luftkollektoren beeinflusst die Wärmeaufnahme,
weil der Wärmeübergang vom Absorber auf den Wärmeträger Luft gegenüber Wasser geringer ist. Die verschiedenen Bauarten
beeinflussen die Wärmeübertragung vom Absorber auf die Luft, als auch die Wärmeverluste
an die Umgebung erheblich. |
Energiebilanz eines Solar-Luftkollektors mit unterströmtem Absorber
Quelle: energie + innovation |
Solar-Luftkollektoren - Bauarten
Quelle: energie + innovation |
Die Solar-Luftkollektoren unterscheiden sich durch 6 verschiedene Bauarten:
- Kollektoren mit unter- oder durchströmten Absorbern
- Frischluft- oder Umluftkollektoren
- Klein- oder Großflächenkollektoren
- Abgedeckte und nicht abgedeckte Kollektoren
- Vakuum-Röhrenluftkollektor
- "Frischluftkollektoren" - Nicht abgedeckte Kollektoren (Absorber)
|
|
Ein Solar-Luftkollektor mit überströmtem Absorber hat einen sehr einfachen Aufbau.
Er hat einen höheren frontseitigen Wärmeverluste, Staubablagerung auf der Absorberoberfläche und die Gefahr der Kondensation der Luftfeuchte an
der Unterseite der Abdeckung.
Ein Solar- Luftkollektor mit unterströmtem Absorber hat geringe Staubablagerungen, eine erheblich
verkleinerte Kondensation und die frontseitigen Wärmeverluste werden vermindert.
Ein Solar-Luftkollektor mit durchströmtem Absorber hat einen sehr guter Wärmeübergang, aber einen
höheren Strömungswiderstand beim Durchströmen des Absorbers.
Durch die Verwendung selektiver Beschichtungen werden die Verluste des Kollektors gegenüber der Umgebung verringert und dadurch der
Wirkungsgrad des Luftkollektors erhöht.
Seit einigen Jahren ist ein
Vakuum-Röhrenluftkollektor auf dem Markt, der Austrittstemperaturen von über 100 °C erreichen kann. Diese können in
Trocknungsanlagen und in Häusern mit geringen Heizlasten (z. B. Passivhaus),
die keine wasserführenden Heizsysteme benötigen, eingesetzt werden.
Es gibt auch nicht abgedeckte Kollektoren (Absorber).
Hier strömt die Luft entlang (unter) einem schwarzen Blech oder durchströmt ein Blech mit vielen sehr kleinen Löchern. Es handelt sich um
eine besondere Bauart von Frischluftkollektoren. Diese Kollektoren werden zum Belüften und Temperieren z. B. von großen Treppenhäusern,
Hallen, Turnhallen, Schwimmbädern. Außerdem werden sie auch als Solarfassade eingesetzt und kommen in Verbindung mit einer
kontrollierten Lüftung zum Einsatz. Diese Systemvariante ist einfach im Aufbau und kostengünstig. Der Wirkungsgrad ist, besonders bei
stärkerem Wind, geringer als der von abgedeckten Kollektoren. |
Vor- und Nachteile von Solar-Luftkollektoren gegenüber wasserführenden Kollektoren: |
Vorteile
- Luft friert nicht ein
- Luft ist kostenlos
- Einfacher Aufbau
- Undichtigkeiten im Kollektor oder in den Rohren verursachen keine Bauschäden durch
austretende Solarflüssigkeiten
- Keine Übertragungsverluste durch Wärmetauscher
- Luft als Wärmeträger gewährleistet einen störungsfreien Anlagenbetrieb
- Heizung in Verbindung mit einer Kontrollierteen Wohnungslüftung in Häusern mit sehr geringer Heizlast
- Für einzelne Räume und ganze Gebäude nutzbar
- Eine Nachtkühlung ist möglich
- Duo-Kollektoren für Strom und Warmluft erhältlich
|
Nachteile
- Aufgrund der geringeren Wärmekapazität und Dichte von Luft im Vergleich zu Wasser
werden für den Wärmetransport größere Volumenströme (größere Rohrleitungsquerschnitte) und Kollektorflächen benötigt.
- Größere Antriebsleistungen der Ventilatoren im Gegensatz zu Pumpen müssen in der
Energiebilanz der Heizungs- und Lüftungsanlage mit berücksichtigt werden.
- Fehlende Informationen über Solar-Luftkollektoren und ihre Einsatzmöglichkeiten nicht nur bei den Kunden sondern auch bei den Fachbetrieben
- Aufgrund der Vielseitigkeit hoher Beratungsbedarf
- Abhängigkeit von der Sonne
|
|
Allgemeines zu Luftkollektoren - energie + innovation |
|
Steuerung für Warmluftkollektoren - WAC300
Speziell für die Ansteuerung von Warmluftkollektoren (Solar-Luftkollektoren) mit internem oder
externem 12V-Ventilator wurde ein elektronisches Steuergerät (WAC [Warm Air Control]) entwickelt. Die
Spannungsversorgung des WAC kann sowohl mittels eines Solarmoduls und eines externen Netzteils
sichergestellt werden. Zur parallelen Einspeisung sind zwei entsprechende Eingänge vorhanden. Beide Versorgungen können gleichzeitig angeschlossen
werden, ohne dass diese sich nicht gegenseitig beeinflussen.
Durch interne und optional extern anschließbare Sensoren können verschiedene physikalische Größen
(Temperatur und Feuchte) aufgenommen und zur Steuerung des Kollektorventilators, eines externen
parallelen Ventilators und eines Schaltausganges verarbeitet werden. |
Lüftung eines Raumes mit Zuluft und ungesteuerter Abluft
Quelle: Vollmar Elektronik
|
Dabei sind unterschiedliche Modi einstellbar.
- Maximale Kollektortemperatur
- Feuchteregelung
- Timer
- Starttemperatur
- Temperaturdifferenz
- Maximale Raumtemperatur
- Null-Grad-Funktion
Die grundlegende Funktion gestattet es, einen Raum temperatur- und/oder feuchteabhängig zu lüften. Die im Warmluftkollektor erwärmte Luft wird durch einen vom WAC stufenlos angesteuerten Ventilator (meist im Kollektor integriert) in den Raum eingeblasen. Mittels der Funktion "Starttemperatur" wird hier der Lüfter mit einem voreingestellten Leistungswert angesteuert, wenn die Temperatur im Kollektor (gemessen mit TF1) einen einstellbaren Wert übersteigt. Weiterhin kann durch die Raumtemperatur-Funktion verhindert werden, dass der Raum überhitzt. Diese Funktion schaltet den Lüfter bei Überschreiten einer einstellbaren Temperatur ab.
Wenn der WAC in dem zu regelnden Raum installiert ist, so kann man dessen internen Feuchte- und Temperatursensor weiterhin zur Temperaturdifferenz- und Feuchteregelung nutzen.
Steuerung für Warmluftkollektoren WAC300
Bedienungsanleitung der WAC300 - Vollmar Elektronik |
|
Wand- und Dachkollektoren |
|
|
|
Kontrollierte
Lüftung |
|
Hypokausten-System |
|
| Diese
Kollektoren gibt es aber auch als Kollektoren für die
Aufdachmontage und als Kleinpaneele für
die Hauswand. |
| Im Sommer
wird die vertikale Luftbewegung im verglasten Bereich für
den Luftaustausch genutzt. Die im Winter eingefangene Strahlungswärme
unterstützt die Gebäudeheizung über die kontrollierte
Wohnungslüftung. Die Einstrahlintensität wird durch
automatische Jalousiensysteme geregelt. |
| Die solare
Energie aus der Luft kann auch zur Kühlung über
eine Adsorptionswärmepumpe genutzt werden.
Die Effektivität der solaren Lüftung ist von der
Strahlungsintensität, den Gebäudekonstruktion und
der verwendeten Haustechnik abhängig. |
| Den Solar-Luft-Kollektor
gibt es in verschiedenen Aufführungen, ja sogar viele
Eigenbauten. Besonders hat sich speziell perforiertes schwarzes
Aluminiumblech bewährt, das auch die diffuse Einstrahlung
(bei bedecktem Himmel) in Wärme umgewandelt. Die Perforation
lässt eine gute Zirkulation zu. Dadurch wird der Luftkollektor
relativ gleichmäßig erhitzt. |
| Die seit
1992 in Deutschland entwickelten und gefertigten Absorberbleche
erhöhen die Zulufttemperatur, abhängig von der Luftwechselrate,
um bis zu 30 °C. und sind weltweit in verschiedensten
Ausführungen (auch
ohne Glasabdeckung) im Einsatz. Die Effizienz
wurde bei vielen Mess-Studien nachgewiesen. Im Solarluftkollektor
wurde, ohne Vorerwärmung, bereits im März 2006 eine
Temperatur von über 70 °C. gemessen. Bei einmaligem
Luftwechsel in der Minute, sank die Temperatur erst nach über
90 Minuten Ventilatorlaufzeit auf 55 °C. DRYTEC |
|
|
| |
|
SControl Systemregler
Kellerentfeuchtung
Anwendungen für die SolaVenti-Kollektoren |
Entfeuchtung mit einem Solar-Luftkollektor
Um einen Keller oder oder andere feuchte Räume (z. B. in lange
leerstehende Sommerhäuser) effektiv zu entfeuchten, ist eine regelmäßige
Belüftung und Erwärmung des Kellers notwendig. Mit einem Solar-Luftkollektor kann ein hoher
Luftaustausch und eine steigende Erwärmung erfolgen. Dieser leitet vorgewärmte, frische Außenluft in den Keller.
Gleichzeitig muss die Raumluft mit der aufgenommenen Feuchte abgesaugt werden.
Das SolarVenti® Keller-Set besteht aus einem leistungsstarken SolarVenti® Warmluftkollektor
mit Gebläsefunktion zur Erwärmung von Luft und einem darauf abgestimmten Absaugset. Der SolarVenti® arbeitet unabhängig
vom Stromnetz mit einem im Gerät eingebauten Solarmodul und betreibt so vollautomatisch den Ventilator für die erwärmte Zuluft,
sowie den Abluftventilator im Absaugset. Der im SolarVenti® Keller-Set enthaltene Komfortregler sorgt zuverlässig dafür, dass auch
bei Abwesenheit die angeschlossenen Kellerräume optimal be- und entlüftet werden. Die Luft im Keller wird alle 2 Stunden komplett
ausgetauscht und so werden Schadstoffe wie Radon oder Lösemittel wirkungsvoll entfernt.
Mit diesen solarbetriebenen Luftkollektoren sind auch folgende Anwendungen möglich: Radonabsaugung,
Holztrocknung, Getreidetrocknung, Früchtetrocknung, Hackschnitzeltrocknung, Heutrocknung, Kaffeetrocknung, Kräutertrocknung
oder Klärschlammtrocknung. Die Montage ist senkrecht oder waagerecht möglich.
Passend zu dem System können mit dem SControl die Funktionen und der Einsatz des
SolarVenti® in Abhängigkeit der Temperatur, Feuchte und Zeit gesteuert und individuell
angepasst werden. Damit kann das Lüftungssystem zur Erwärmung, zur Entfeuchtung, zur kontrollierten und stetigen Lüftung oder auch zur
Kühlung (Tag- und Nachtkühlung) eingestellt werden. Durch die Messung von relativer Feuchte und Temperatur berechnet der SControl auch
den Taupunkt Innen und Außen und kann so den Lüftungsbetrieb bei zu hoher Außen-Feuchtigkeit unterbrechen.
Quelle: SolarVenti® |
|
. |
Ein solarer
Luftkollektor kann auch in die Dämmung
einer Fassade (WDVS) integriert werden
und ist optisch einem Fenster gleichzusetzen
oder farblich auf die Fassade abgestimmt.
Da die Haushüllen durch die Wärmedämmsysteme sehr dicht
sind und in den meisten Fällen sogar ein Dichtheitstest (Blower-Door-Messverfahren)
durchgeführt wird, muss grundsätzlich ein Lüftungskonzept
nach DIN 1946-6 erstellt werden. Hieraus ergibt
sich in der Regel ein Lüftungssystem, das dem Haus bzw. der Wohnung
einen Mindestluftwechsel zuführt. |
So kann z. B. das
solare Fassadensystem AirSun als Teil (Außenluftdurchlass)
einer lüftungstechnischen Anlage (Abluftanlage)
eingesetzt werden. Hier liegt der Vorteil darin, dass keine kalte
Außenluft in die Räume gelangt. |
|
SunAirSystem |
Quelle:
EnerSearch Solar GmbH |
|
Das Prinzip des
solaren Fassadensystems beruht darauf, dass Außenluft
angesaugt wird, die sich im Inneren des Kollektors erwärmt.
Die erwärmte und trockene Luft wird dann hinter dem
Kollektor oder auch an jeder anderen beliebigen Stelle der
Fassade dem Gebäudeinneren mittels eines herkömmlichen
Ventilators zugeführt. Über die Einzelraumregelung
wird diese Wärme erfasst und mindert die Heizleistung
durch statische Heizflächen. Zusätzlich erwärmt
die vorbeiströmende Luft die Gebäudewand durch
eine patentierte Wärmeübertragungs-technologie,
da die warme und trockene Luft hinter der Gebäudewand
vorbei streichen muss. So kann die Wärme bis 24 Stunden
gespeichert werden und auch bei schlechtem Wetter der Wohnung
zugeführt werden. |
Im solaren Fassadensystem
selbst ist eine Dämmung integriert. Wenn das System
nicht in Betrieb ist, z.B. in den Sommermonaten oder nach
mehreren Tagen mit bewölktem Himmel, sorgt eine Sperrklappe
dafür, dass das System getrennt von der Wand bleibt.
Dann sorgt die integrierte Dämmung des Systems dafür,
dass die Gebäudewand in den Sommermonaten nicht überhitzt
wird. Im Winter sorgt die integrierte Dämmung dafür,
dass die Wärme nicht aus dem Gebäude heraustritt. |
Bei abgeschaltetem
Solarkollektor muss die Außenluft
am Kollektor vorbei durch einen Außenluftdurchlass
den Räumen zugeführt werden, damit die Abluftanlage
weiterhin funktioniert. |
| |
|
|
Vakuum-Röhrenluftkollektor - Aufbau
Vakuum-Röhrenluftkollektor
Quelle: D&K Solar GmbH |
Vakuum-Röhrenluftkollektor
Mit einem Vakuum-Röhrenluftkollektor können Lufttemperaturen von weit über 100 °C erreicht werden. Deswegen eignet sich das System nicht nur zum direktem Heizen von Wohngebäuden, Industriehallen, zur Trocknung sondern mit einem Luft-Wasser-Wärmetauscher auch zur Trinkwassererwärmung und indirekter Heizungsunterstützung.
Der Vakuum-Röhrenluftkollektor besteht aus CPC-Vakuumröhren mit CPC-Spiegel
(Compound Parabolic Concentrator), einem Wärmequellenprofil und Edelstahlwellrohre. Die Röhren bestehen aus einer doppelwandigen
Glasröhre mit luftleerem Zwischenraum. Die Glasröhren sind am Ende miteinander verschmolzen, so dass ein Vakuumverlust ausgeschlossen ist.
Das innere Rohr Glasrohr ist auf seiner Außenfläche mit einer modernen, hochselektiven Beschichtung versehen und dient als Absorber.
Der hocheffiziente Absorber ermöglicht die Aufnahme eines hohen Anteils der Sonnenstrahlung und deren Umwandlung in Wärme. Gleichzeitig vermindert
er die Emission von Wärmestrahlung. Der CPC-Spiegel hinter den Vakuumröhren konzentriert die Sonnenstrahlen wie ein Brennglas
auf die Glasröhre und den Absorber.
Im Wärmequellenprofil wird die Wärme aufgenommen und gibt sie an die Luft im innern des Wellrohres ab. Die Austrittstemperaturen können weit über 100 °C erreichen. Mithilfe eines hocheffizienten Gebläses wird die Luft aus dem Kollektor ins Gebäude befördert. Das Vakuumprinzip bietet den Vorteil, dass die gespeicherte Wärme nicht an die Umgebung abgegeben wird.
Da die CPC-Vakuumröhren keine zirkulierende Flüssigkeit haben sind, ist das System sehr wartungsarm und nahezu universell einsetzbar, denn Luft kann im Winter nicht einfrieren und im Sommer nicht in Stagnation kommen. Den höchsten solaren Energieertrag erhält man, wenn die warme Luft ohne Umwege direkt in das Gebäude
(z. B. Fabrikhalle, Trocknung) oder in vorhandene Lüftungsanlagen geleitet wird.
Mit einem zusätzlichen Luft-Wasserwärmetauscher kann der Vakuum-Röhrenkollektor auch ganz einfach in jedes vorhandene Heizungssystem zur Trinkwassererwärmung integriert werden. Wird zusätzlich eine Photovoltaikanlage integriert, kann die Anlage komplett autark betrieben werden.
Das Vakuum-Röhrenluftkollektor-System kann vorzugsweise in
Passivhäuser, Ferienhäusern,
Ein- und Mehrfamilienhäuser ohne wasserführende Heizungssystems, Fabrikhallen und zur Trocknung eingesetzt werden.
Vakuum-Röhrenluftkollektor |
|
| |
|
Luftkollektortrocknung |
Quelle:
TFZ - Technologie- und Förderzentrum Bayern |
|
Auch bei der Trocknung
von Holzhackschnitzel werden Solarsysteme
(Luftkollektoren), die auf dem Gewächshausprinzip basieren,
angewendet. Hier wird die von einem Luftkollektor erwärmte
Luft durch das Holzschnitzellager geleitet. Dadurch ist
eine kostengünstige Hackschnitzelaufbereitung möglich. |
| . |
| |
|
|
Warmluftkollektor
- Fensterkollektor - Fassadenkollektor |
|
Warmluftkollektor
|
|
Fassadenkollektor |
Quelle:
Trubadu.de |
|
Warmluftheizungen sind
an sich nichts Neues, schon die Römer beheizten hiermit
Ihre Tempelanlagen, indem Sie heißen Rauch durch mit
Hohlräumen versehene Fußböden leiteten -
der Vorläufer der ersten Fußbodenheizung war
geboren. Selbst in Walhalla im bayrischen Donaustauf integrierte
der Architekt Leo von Klenze 1840 eine Warmluftheizung.
Noch heute sind zwischen den ausgestellten Büsten die
runden und mit Gittern versehenen Luftzuführungen zu
erkennen. Viele Industrie- oder Veranstaltungsgebäude
werden heutzutage mit Luftsystemen klimatisiert. Im Sommer
dient die Anlage zur Kühlung im Winter zur Heizung.
Die erste solare Warmluftheizung wurde um 1890 in den USA
erfunden und nach dem 2. Weltkrieg als das Rohöl knapp
war, vermehrt in Wohngebäude in den USA eingebaut.
Mit dem Fall des Rohölpreises jedoch geriet der Luftkollektor
nach und nach in Vergessenheit.
|
| > mehr
zum Thema |
.
|
| |
| |
|
|
|
|
|
|
| |
Hybridkollektor
/ PVT-Kollektor
Als Hybridkollektor wird ein PVT-Kollektor (PV [Photovoltaik] und T [thermischer
Kollektor - Flüssigkeit oder Luft])
oder ein Flüssigkeit/Luft-Kollektor bezeichnet.
Mit dem PVT-Kollektor kann nicht nur elektrische
Energie erzeugt, sondern auch Wärme produziert
werden.
Durch die Kombination der PV-Module und thermischen Solarkkollektoren in einem Bauteil wird weniger Fläche bei gleicher Energieausbeute benötigt. Dies verursacht geringere Kosten bei der Produktion und Montage. Außerdem
wird eine Dachfläche mit den PVT-Kollektoren optisch hinnehmbarer. |
|
Solares
Wärmepumpensystem SOLAERA |
|
|
Wärmepumpensystem SOLAERA
Das solare Wärmepumpensystem SOLAERA arbeitet Tag und Nacht und liefert vollständig die benötigte Wärme für die Hauswärmeversorgung über Hybridkollektoren (Flüssigkeit/Luft). Diese nehmen nicht nur Wärme aus Sonnenstrahlen auf, sondern nutzen auch die Energie der Umgebungsluft durch ein zuschaltbares Gebläse.
Im Vergleich zu normalen Kollektoren liefert der Hybridkollektor die vierfache Wärmemenge in den Wintermonaten. Ein Teil der gewonnenen Wärme wird im Wasser-/Eisspeicher (Latentspeicher) untergebracht, wo die Wärme verlustfrei gespeichert wird.
Durch den extrem hohen Wärmeübergang im patentierten
Wasser-/Eisspeicher-System kommt dieser mit 320
Litern aus. Andere Speicher-Systeme benötigen wesentlich
mehr Inhalt bzw. Platz. Der Hybridbetrieb führt dazu, dass die Wärmepumpe im Sommer nicht
benötigt wird, da die leistungsfähigen Hybridkollektoren
die benötigten Temperaturen direkt erzeugen können. |
|
Hybridkollektor
-Flüssigkeit/Luft |
Quelle:
Consolar Solare Energiesysteme GmbH |
|
|
|
PVT-Kollektor - Luft |
|
Solar-Luftkollektor |
Quelle: Grammer Solar GmbH |
|
TWINSOLAR
Die einfallende Sonnenergie wird in einem Photovoltaikmodul nur zu etwa 15
% in elektrische Energie umgewandelt.
Der größere Anteil der Strahlungsenergie wird zu Wärme, die wiederum die Leistungsfähigkeit
der Zelle bei der Stromproduktion reduziert. Deswegen muss bei
einer Solarstromanlage (Photovoltaik-Anlage)
für eine gute Wärmeabfuhr gesorgt werden..
Bei den Hybridkollektoren werden die Module aktiv
mit Hilfe eines Ventilators gekühlt, was
die Stromausbeute erhöht. Die warme Luft kann dann bei Bedarf z. B. zu verschieden Zwecken genutzt werden
Die relative kalte Außenluft durchströmt den Luftkollektor, erwärmt
sich und kann z. B. für die Belüftung und/oder Trocknung eines Gebäudes oder Holzlager genutzt werden soll. Bei höherem
Luftdurchsatz ist es auch möglich, eine Luft-Wasser-Wärmepumpe einzusetzen, die dann die Grundlage zur Erwärmung von Trinkwasser und/oder zur Beheizung von Gebäuden eingesetzt wird.. In kleinen
Anlagen können die PV-Module direkt für
den Strombedarf des Ventilators eingesetzt werden, so dass auf
einen Wechselrichter und andere Vorrichtungen zur Einspeisung
in das Stromnetz verzichtet werden kann.
PVT
- Hybridkollektoren - Grammer Solar GmbH |
|
|
|
|
| PCM Warmluftspeicher |
Zunehmend werde Energiespeicher
(Latentspeicher) aus PCM Materialien hergestellt. In
diesem wird die thermische Energie verborgen, verlustarm
und mit vielen Wiederhohlzyklen über lange Zeit gespeichert. |
|
PCM Materialien
haben festgelegte Temperaturgrenze an denen Sie schmelzen.
Die Nutzung eines Phasenübergangs
ist für die Energiespeicherung dabei
wesentlich effektiver als das bloße Erwärmen eines
Mediums. Die Zustandsänderung der Speichermaterials für
die Energiespeicherung sollte im Bereich zwischen 25 - 35
°C liegen. |
Der Speicher wird im Wohnraum
(beheizte Gebäudehülle) betrieben, um unnötige
Wärmeverluste so gering wie möglich zu halten.
Wenn wir uns nun unsere Wohnraumtemperatur ansehen, liegt
diese zwischen 18 und 22 °C. Wenn der Speicher entladen
wird, kühlt das geschmolzene PCM ab und gibt die Wärme
an die durch den Speicher strömende Luft ab. Hierzu
ist eine Temperaturdifferenz von einigen Grad (Kelvin) erforderlich.
Wenn nun die Wohnraumtemperatur auf ca. 17 °C absinkt,
so soll diese abgekühlte Raumluft automatisch durch
den Speicher transportiert und wieder auf ca. 22 °C
erwärmt werden.
|
Hierbei behält
der Speicher solange seine Temperatur von z. B. 27 °C
(gewählte Schmelztemperatur des PCM Materials) bis alle
gespeicherte Energie an die Luft abgegeben das PCM wieder
vollständig erstarrt ist – der Speicher ist entladen.
|
Eine elektronische
Regelung sorgt dafür, dass der Speicherlüfter
erst dann seinen Betrieb startet, wenn die Raumtemperatur
unter eine voreingestellte Temperaturgrenze sinkt. Zur Ladezyklenoptimierung
werden leise und leistungsfähige Walzenlüfter und
eine elektronische Steuerung aus dem Solarbereich verbaut. |
Bei diesen geringen
Wärmeunterschieden von 5 - 7 K spielt auch die Eigenabkühlung
des PCM keine wesentliche Rolle, zumal die Energie nicht verloren
geht, sondern auch zur Raumerwärmung mit beiträgt.
Die Eigenabkühlung ist aber so gering, dass am nächsten
Morgen der Speicher noch immer eine Kapazität von ca.
80% hat, wenn die gespeicherte Wärme nicht abgerufen
wurde. Quelle: Trubadu.de |
|
|
|
|
