Liter
(kg)/Stunde |
| Person (je
nach Tätigkeit) |
0,030
bis 0,200 |
| Kochen |
0,400
bis 0,800 |
| Geschirrspüler |
0,200
bis 0,400 |
| Duschen |
1,500
bis 3,000 |
| Wannenbad |
0,600
bis 1,200 |
| Pflanzen |
0,007
bis 0,020 |
|
| |
2
Personen |
3
Personen |
4
Personen |
mehr
als
4 Personen |
| tägliche
Feuchtebelastung in Liter/Tag |
8 |
12 |
14
|
15 |
| Quelle:
Klaus-Hermann Ries |
|
|
| |

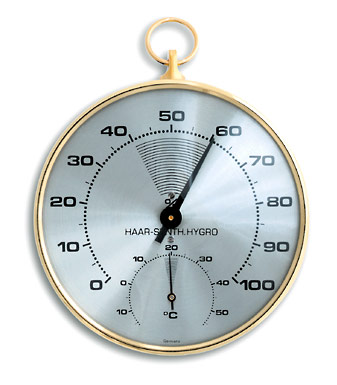

| Hygro-/Thermometer |
| |
| |
| |
| |
|
Durchschnittliche
Lüftungszeiten |
Quelle:
Energieagentur NRW, Wuppertal |
| |
| Behagliches
Raumklima und Energiesparen |
Quelle: W. Frank
|
|
| Freie Lüftung
- Natürliche Lüftung |
Grundlage
des richtigen Lüftens ist der Austausch der
Raumluft. Die richtige Vorgehensweise und die Dauer der natürlichen
Lüftung (freie
Lüftung) ist von der Temperaturdifferenz
von Innen- und Außenluft und vom Windanfall abhängig.
Außerdem muss nur gelüftet werden, wenn die relative
Luftfeuchtigkeit zu hoch ist oder eine Schadstoffbelastung
durch Einrichtungsgegenstände oder der Nutzung der Räume
vorhanden ist. |
Auch die "Berliner
Lüftung" funktioniert trotzt Nachrüstung
eines Ventilators nicht mehr, weil auf Grund der dichten Fenster
bzw. Außenhülle nicht genügend Außenluft
nachströmen kann. Die "Kölner
und Dortmunder Lüftung" ist in modernen
Häusern ein Energiefresser, weil sie keine WRG haben
und schlecht regelbar sind. |
| Eine Abluftanlage
ist eine verbesserte Vatiante der Schachtlüfungen. |
|
Diese sogenannte Bedarfslüftung
oder Fensterlüftung ist in vielen Häusern
auch heutzutage noch die einzige Möglichkeit, die Räume
zu lüften. Dabei ist sie auch relativ energiesparend.
Sie muss nur richtig durchgeführt werden. Hierbei kann
man noch unterscheiden, ob der Hintergrund des Lüftens
der Abtransport von Schadstoffen und Feuchtigkeit oder das
Nachtkühlen der Wohnung ist |
| |
| Bei den
Lüftungsvorgängen sollten die Einrichtungsgegenstände
und Wände nicht abkühlen, denn
diese sorgen erstens zu einem schnellen Wiederaufheizen der
Raumluft und zweitens müssen die Teile nicht wieder erwärmt
werden. |
| Nicht-
oder eingeschränktbeheizte Räume
sollten vor dem Lüften erst einmal aufgeheizt
werden, damit die Luft Feuchtigkeit aufnehmen und nach außen
transportieren kann. |
|
Ein
auf Kipp stehender Fensterflügel ist eine
energiefressende Art des Lüftens, denn dadurch wird kein
ausreichender Luftwechsel erreicht. Außerdem kühlen
bei dieser Lüftungsart die Fensterlaibungen aus, sind
somit die kälteste Stelle im Raum, es kondensiert die ausströmende
Luft und bieten dem Schimmelpilz einen idealen Nährboden.
Außerdem findet die Lüftung unkontrolliert statt
und widerspricht dem Einbruchschutz des Gebäudes. Auch
die Fensterfalzlüfter
gehören in diese Art der Lüftung. |
|
| Die Querlüfung
(Durchzugslüftung) ist die wirkungsvollste
Lüftungsart. Hiebei werden die Fenster an den entgegengesetzten
Gebäudeseiten und die Raumtüren der entsprechenden
Räume vollständig geöffnet. Je nach Windanfall
und der Temperaturdifferenz ist schon in kürzester Zeit
die Raumluft ausgetauscht. |
|
| Aber
auch die Stoßlüftung kann in kurzer
Zeit die Raumluft austauschen. Hier wird das Fenster eines
Raumes vollständig in Drehrichtung geöffnet. Je
nach Höhe der Luftfeuchtigkeit der Raumluft kann man
während der kalten Jahreszeitenan der Fensterfläche
erkennen, wann die feuchte Luft ausgetauscht ist. |
|
Bei der Nachtkühlung
werden die Fenster erst geöffnet, wenn die Außentemperaturen
erheblich niedriger gegenüber der Raumtemperatur sind.
Dies wird in der Regel in den Morgen- und Vormittagsstunden
sein. Hier können evtl auch gekippte Fenster ausreichend
lüften. |
|
Wer eine
Lüftungszeit nennt, kennt nicht die
fachlichen Hintergründe und handelt unseriös, denn
wie es das Wort - Bedarfslüftung
- schon sagt, soll nach Bedarf gelüftet werden. Und der
Bedarf ist in verschiedenen Wohnungen nie gleich. Außerdem
beziehen sich alle empfohlenden Lüftungszeiten
der Fensterlüfung auf "Windstille",
also auf Wetterverhältnisse ohne "Windanfall",
die nur sehr selten vorkommen. |
| Auch
das immer wieder geforderte Abstellen der Heizkörperventile
während des (kurzen) Lüftens ist m. M. nach nicht
notwendig, da das Ventil nach dem Lüften sowieso
aufmacht, um die kalte Luft wieder aufzuheizen. Außerdem
gibt der Heizkörper, auch wenn er abgestellt ist, weiterhin
Wärme ab. Und wer stellt schon den HK ab und wartet bis
er abgekühlt ist :>)) |
| So ist
es z. B. auch nicht notwendig, zu lüften,
wenn niemand im Hause ist oder keine übermäßige
Feuchtigkeit oder kein Schadstoffanfall vorhanden ist. |
Auf der
anderen Seite sollte beim Kochen ein Phrasenabzug
eingesetzt werden. Nach jedem Duschen
oder Baden ist grundsätzlich
zu lüften und die Fliesen und die Dusch- oder
Badewanne sollte trockengewischt werden,
weil eine Fensterlüftung die Feuchtigkeit nicht zuverlässig
abtrocknet. |
|
| Die
in vielen Energiespartipps angegebenen Lüftungszeiten
halte ich für sinnlos, ja sogar für fahrlässig,
weil sich die Zeit einer Bedarsflüftung nach der jeweiligen
Art der Lüftung und den Gegebenheiten ergibt. |
|
Für
jeden Neubau und für jede Renovierung
von Altbauten ist die Erstellung eines Lüftungskonzeptes
notwendig, wenn im Ein- und Mehrfamilienhaus mehr als 1/3
der vorhandenen Fenster ausgetauscht bzw. im Einfamilienhaus
mehr als 1/3 der Dachfläche neu abgedichtet wird.
|
Die neue
DIN
1946-6 (Mai 2009) zeigt
Lösungsmöglichkeiten, wie ein
ausreichender Luftwechsel in Wohnungen zu erreichen
ist. |
|
| Lüftungsart |
Luftwechselrate |
| Fenster zu, Türen
zu |
0
bis 0,3 |
| Fenster gekippt (Spaltlüftung)
|
0,3
bis 1,5 |
Fenster kurzzeitig ganz
geöffnet (Stoßlüftung)
|
0,3
bis 4 |
Fenster ständig ganz
geöffnet
|
9
bis 15 |
| Gegenüberliegende
Fenster und Türen ständig geöffnet (Querlüftung) |
bis
40 |
|
|
|
Quelle:
ELV Elektronik AG |
|
Besonders
in Ferienhäusern bzw. -wohnungen
aber auch in Mietshäusern
wird nicht besonders darauf geachtet, dass die
Fenster währender Heizperiode nur kurzzeitig
zum Lüften geöffnet werden sollten.
Wie oft kann man beobachten, dass viele Fenster
auf der "Kipp-Stellung"
geöffnet sind. Diese Tatsache führt
nicht nur zu unnötig hohen Energieverlusten,
sondern auch zu Bauschäden
(Schimmelpilz)
an den Fensterlaibungen. |
Hier ist
der Einsatz von Fenstersensoren
sinnvoll, die die Heizkörperthermostatventile
schließen, wenn die Fenster geöffnet
werden. Diese Regelung gibt es als Einzelbauteile-Sets
oder sie werden in die Heizungsregelung integriert.
|
So regelt
z. B. ein Stellantrieb beim Lüften
die Temperatur, um Heizkosten
zu sparen. Mit einem Fenstersensor wird
die Temperatur nur während der Fensteröffnung
heruntergeregelt. Aber auch ohne Fenstersensor
erkennt der Stellantrieb eine stark absinkende
Temperatur durch das Lüften automatisch und
regelt die Wärmezuführ runter. |
| |
|
|
|
|
|
|
|
Fernbedienung
+ Fensterschalter |
Quelle:
SIEGENIA-AUBI KG |
|
Passivhäuser,
Sonnenhäuser
und Wintergärten
haben große Fensterflächen
, die Sonneneinstrahlung zur Wärmegewinnung
zu nutzen. In vielen Fällen ist es nicht oder
nur schwer möglich, Fenster von Hand zu betätigen,
zu Öffnen und zu Kippen. Neben der Steigerung
des Bedienkomforts werden motorische Fensterantriebe
zur automatischen Öffnung
von Lüftungsfenstern und Oberlichtern
für die natürliche Gebäudelüftung
(z. B. Nachtlüftung.
Wintergarten, Werkhallen) eingesetzt. Sie übernehmen
die Betätigung der Fenster und das Bewegen
des Fensterflügels, und das auch über
eine handliche Fernbedienung oder einen Schalter.
Diese motorischen Antriebe sind aus den Rauch-Wärme-Abzug-Anlagen
bekannt. |
| Motorischen Antriebe
gibt es in verschiedenen
Varianten. |
|
|
|
Zahnstangenantriebe
mit VdS-Zulassung |
Quelle:
SIEGENIA-AUBI KG |
|
Zahnstangenantriebe
sind im Gegensatz zu Kettenmotoren sehr druck- und
knickstabil. Diese Antriebe werden für das Bewegen
von Dachfenstern und Lichtkuppeln eingesetzt, diese
Fensterarten zeichnen sich zumeist durch ein hohes
Eigengewicht aus. |
| |
|
|
|
|
Kettenantrieb |
Quelle:
SIEGENIA-AUBI KG |
|
Der Kettenantrieb
kann für die Fensterarten Drehkipp-, Drehfenster,
Oberlichter, Kippflügel, Dachfenster und Lichtkuppeln
eingesetzt werden. Die schlanke Optik und die geringen
Abmessungen bedeuten eine geringe optische Beeinträchtigung
des Fenster |
|
|
|
|
|
Motorhebel
|
Quelle:
SIEGENIA-AUBI KG |
|
| Der
motorische Fensterhebel in Kombination
mit einem intelligenten Fensterbeschlag
bildet eine andere Fensterantriebsmöglichkeit.
Bei der letzt genannten Lösung wird auch die
Betätigung des Fensterhebels übernommen.
Das Antriebssystem kann sowohl für Dreh-Kipp-Fenster
als auch für Parallel-Abstell-Fenster (PAF) eingesetzt
werden. Beim PAF betritt man eine vierte Öffnungsdimension,
das Parallelabstellen. Bei dieser Öffnungsart
wird der bewegliche Fensterflügel um 7 mm in
den Raum abgehoben und dann verriegelt. Diese Öffnungsart
ermöglicht eine Lüftungsfunktion ohne das
Fenster zu kippen oder zu drehöffnen. Der Vorteil
liegt in der Verriegelung, durch das ein PAF-Fenster
von einer Versicherung als geschlossen angesehen wird. |
|
|
|
|
Motorische Antriebe |
Quelle:
SIEGENIA-AUBI KG |
|
Der motorische
Antrieb kann sowohl bei Fenstern als auch
bei Hebe-Schiebe-Elementen eingesetzt werden. Es können
Fensterelemente bis 400 kg bewegt werden. Der Antrieb
zeichnet sich durch ein schlankes Gehäuse aus
und kann mit wenig Aufwand auch bei bestehenden Hebe-Schiebe-Anlagen
nachgerüstet werden. Der Antrieb kann entweder
über einen Schalter oder eine Fernbedienung betätigt
werden. |
| |
|
|
Die Motoren
können mit einer Fernbedienung oder einem
Schalter gesteuert werden. Aber auch eine automatische
Steuerung kann die Fenster öffnen und schließen.
So kann ein behagliches Raumklima gehalten werden, was sich auf
Wunsch durch eine 10-Minuten-Lüftungsautomatik ergänzen
lässt. |
|
|
Natürlich
ist der Einsatz einer "Kontrollierten
Wohnungslüftung" (KWL)
die beste Möglichkeit, eine Wohnung nach dem tatsächlichen
Bedarf zu lüften. Natürlich gehe ich hier von einer fachgerecht
geplanten und gebauten raumlufttechnischen Anlage
aus und nicht von irgendwelchen Bastlerlösungen. |
|
| Natürliche
und mechanische Nachtlüftung |
Das Klima in
Mittel- und Nordeuropa (einige Regionen
ausgenommen) bietet gute Voraussetzungen für die
passive Kühlung mit natürlicher
und mechanischer Lüftung, weil auch während
der heißesten Sommertage die Nächte unter
20°C abkühlen. Auch der Einsatz eines Erdwärmetauschers
oder ein Luftbrunnen
kann die Außentemperatur absenken. Mit diesen
Temperaturen können bei richtigen Rahmenbedingungen
die Wärmelasten des Tages abgeführt werden. |
| Die wichtigsten Rahmenbedingungen
sind: |
- Begrenzung der Wärmelasten
- Kühllasten (Summe aus internen und externen
Lasten)
- Speichermasse im Gebäudeinneren
- Ein auf die Nachtlüftung
abgestimmtes Lüftungskonzept
|
|
|
|
 |
| Qua'a
Empfangshalle |
| |
| Quelle:
lrz-muenchen.de |
|
Da bei diesem
Lüftungskonzept die Wärme
überwiegend nur nachts abgeführt werden kann,
muss vor allem die Überwärmung
der Räume tagsüber vermieden werden. Dazu
ist die Reduktion der Wärmelasten auf ein möglichst
geringen Wert eine wichtige Voraussetzung (passive
Gebäudekühlung). Ergibt die
Summe aus internen und externen Lasten
max. 150 Wh/m²d, so kann man davon ausgehen, dass
diese Lasten durch eine Nachtlüftung
abgeführt werden können. |
Bei der natürlichen
Lüftung werden Lüftungsöffnungen
und Druckdifferenzen zwischen innen und außen
benötigt. Eine Thermik über mehrere Geschosse
(z. B. Treppenhaus, Wohngalerie) kann hilfreich sein.
Der thermische Auftrieb wird nur dann wirksam, wenn
die Raumluft wärmer ist als die Außenluft
bzw. eine Druckdifferenz durch den Windanfall erzeugt
wird. Es können Luftwechselraten
von über 10 h-1 erreicht werden. Der
große Vorteil bei der natürlichen Lüftung
liegt im ausreichender Luftaustausch bei geringen Betriebskosten.
Natürlich müssen die Lüftungsöffnungen
am Tage geschlossen sein. |
|
|
|
|
| Klimagriff®
- Luftfeuchte ermitteln und lüften |
Ein mit einer
Messtechnik ausgestatteter Fenstergriff erfasst, nachdem
die Länge, Breite und Höhe des Raumes eingegeben
wurden, die Temperatur und Feuchtigkeit eines Raumes
und zeigt sie in einem Display an. Über ein Ton-
oder Lichtsignal wird angezeigt, wann und wie lange
das Fenster geöffnet werden muss. Das Gerät
speichert die Werte der Griff- und Fensterflügelposition
und das Lüftungsverhalten über mehrere Monate.
So wird ein Lüftungsprotokoll
erstellt, welches das Lüftungsverhalten des Nutzers
dokumentiert und bei Streitigkeiten, z. B. bei Schimmelpilzbefall,
ein richtiges Lüften nachweisen kann und Baumängel
als Grund für den Befall aufzeigt. |
. |
|
|
|
|
|
|
Feuchtigkeitsmesser |
Quelle:
Wetekom |
|
Um die
Feuchtigkeit in Flächen
zu überprüfen, wird in der Praxis häufig
die Leitfähigkeitsmessung (Elektrische Widerstandmessung)
eingesetzt. |
| Dabei werden
zwei Elektroden in den Baustoff eingelassen. Der
vom Gerät erzeugte Messstrom fließt
durch die Elektrode in den Baustoff und über
die zweite Elektrode wieder zurück zum Gerät. |
Je leitfähiger
der Baustoff (Feuchtigkeit, Salze usw.) umso mehr
Strom fließt zurück. Es wird ein digitaler
Wert ausgegeben. |
|
|
|
|
Wenn eine natürliche
Lüftung (freie
Lüftung) nicht richtig funktioniert, kann
man diese durch einen windangetriebenen Ventilator unterstützen.
|
|
windgetriebener
Ventilator |
Quelle:
Madac GmbH |
|
Diese Ventilatoren
werden direkt vom Wind angetrieben. Durch die Rotation
wird in dem System, auf dem der Ventilator montiert
ist, ein Unterdruck erzeugt und die Luft bzw. das Abgas
aktiv abgesaugt. Durch die spezielle Form wird das Eindringen
von Regenwasser und Fremdkörpern (wie z.B. Laub,
Vögel, Wespen etc.) verhindert. Sie arbeiten schon
bei geringen Windgeschwindigkeiten und unabhängig
von der Windrichtung. |
Sie verhindern
zuverlässig Abgasrückstau auf Schornsteinsystemen
und halten den Schornsteinzug konstant. Durch die ständige
Ventilation wird der Schornstein trocken gehalten und
so der Versottung vorgebeugt. Diese Ventilatoren unterstützen
vorhandene Lüftungssysteme und ermöglichen
darüber hinaus eine stetige Entlüftung von
Dachböden, Kellern, Ferienhäusern und -wohnungen,
Garagen, Stallungen, Scheunen,Produktions- und Lagerhallen. |
Windgetriebene
Ventilatoren ohne "Allgemeines bauaufsichtliches
Prüfzeugnis" dürfen
nicht auf Abgasanlagen montiert werden!
Es dürfen ausschließlich windgetriebene Ventilatoren
mit Prüfzeugnis für den Schornstein eingesetzt
werden. Aber auch hier sollte vorher der Schornsteifeger
gefragt werden. |
|
|
|
|
|
